วิธีการคำนวณแรงกดที่จำเป็นสำหรับการขึ้นรูปชิ้นส่วนด้วยการปั๊มขึ้นรูป?

จะคำนวณแรงเจาะที่จำเป็นสำหรับการขึ้นรูปชิ้นส่วนปั๊มขึ้นรูปได้อย่างไร?

ในฐานะซัพพลายเออร์มืออาชีพด้านการขึ้นรูปชิ้นส่วนปั๊มขึ้นรูป ฉันเข้าใจถึงความสำคัญที่สำคัญของการคำนวณแรงเจาะในกระบวนการปั๊มขึ้นรูปอย่างแม่นยำ การคำนวณนี้ไม่เพียงแต่มีความสำคัญต่อความสำเร็จของการปั๊มเท่านั้น แต่ยังรวมถึงการรับประกันคุณภาพและความทนทานของผลิตภัณฑ์ขั้นสุดท้ายด้วย ในบล็อกนี้ ฉันจะแบ่งปันวิธีการสำคัญและข้อควรพิจารณาในการคำนวณแรงเจาะที่จำเป็นสำหรับการขึ้นรูปชิ้นส่วนปั๊มขึ้นรูป

ทำความเข้าใจพื้นฐานของแรงชก

แรงเจาะหมายถึงแรงที่จำเป็นในการตัด เจาะ หรือขึ้นรูปวัสดุในระหว่างกระบวนการปั๊ม ขึ้นอยู่กับปัจจัยหลายประการ รวมถึงคุณสมบัติของวัสดุ รูปร่างและขนาดของชิ้นส่วนปั๊มขึ้นรูป และกระบวนการปั๊มขึ้นรูปเอง การคำนวณแรงเจาะที่แม่นยำจะช่วยในการเลือกอุปกรณ์ปั๊มขึ้นรูปที่เหมาะสม ทำให้มั่นใจในความเสถียรของกระบวนการปั๊ม และป้องกันความเสียหายของอุปกรณ์

ปัจจัยที่ส่งผลต่อแรงเจาะ

1. คุณสมบัติของวัสดุ
   ความแข็งแรง ความแข็ง และความเหนียวของวัสดุส่งผลต่อแรงเจาะอย่างมาก เช่น วัสดุที่มีความแข็งแรงและความแข็งสูง เช่นชิ้นส่วนปั๊มเหล็กแมงกานีสต้องใช้แรงเจาะมากกว่าเมื่อเปรียบเทียบกับวัสดุที่นิ่มกว่า ความต้านทานแรงเฉือนของวัสดุเป็นตัวแปรสำคัญในการคำนวณแรงเจาะ
2. รูปร่างและขนาดของชิ้นส่วนปั๊มขึ้นรูป
   ความยาวเส้นรอบวงของคมตัดและความหนาของวัสดุเป็นปัจจัยสำคัญ โดยทั่วไปความยาวเส้นรอบวงที่ใหญ่กว่าหรือวัสดุที่หนากว่านั้นโดยทั่วไปต้องใช้แรงเจาะมากกว่า นอกจากนี้ รูปร่างที่ซับซ้อนอาจต้องใช้แรงเพิ่มเติมเนื่องจากการกระจายตัวของความเค้นไม่สม่ำเสมอระหว่างกระบวนการปั๊ม
3. กระบวนการประทับตรา
   ประเภทของกระบวนการปั๊มขึ้นรูป เช่น การปั๊มให้เรียบ การเจาะ หรือการดัดงอ ก็ส่งผลต่อแรงเจาะเช่นกัน กระบวนการที่ต่างกันมีข้อกำหนดด้านกำลังที่แตกต่างกัน ตัวอย่างเช่น การปัดเศษมักจะต้องใช้แรงเจาะที่สูงกว่าเมื่อเทียบกับการดัดงอ

วิธีการคำนวณ

1. วิธีการคำนวณทางทฤษฎี
   สูตรทางทฤษฎีที่ใช้กันทั่วไปในการคำนวณแรงเจาะคือ:
   [F = L\คูณ t\คูณ \tau]
   ที่ไหน:

• (F) คือแรงเจาะ (N)
• (L) คือความยาวเส้นรอบวงของคมตัด (มม.)
• (t) คือความหนาของวัสดุ (มม.)
• (\tau) คือกำลังรับแรงเฉือนของวัสดุ (MPa)

ตัวอย่างเช่น หากเรากำลังปั๊มชิ้นส่วนสี่เหลี่ยมที่มีความยาว 50 มม. ความกว้าง 30 มม. และความหนาของวัสดุ 2 มม. และความต้านทานแรงเฉือนของวัสดุคือ 300 MPa ขั้นแรก เราคำนวณความยาวเส้นรอบรูป (L=(50 + 30)\times2 = 160) มม. จากนั้นใช้สูตรแรงเจาะ (F = 160\times2\times300=96000) N

2. วิธีการคำนวณเชิงประจักษ์
   ในบางกรณี จะใช้สูตรเชิงประจักษ์เพื่อคำนวณแรงเจาะ สูตรเหล่านี้อิงจากประสบการณ์จริงและคำนึงถึงปัจจัยต่างๆ เช่น ประเภทของกระบวนการปั๊มขึ้นรูปและคุณสมบัติของวัสดุ ตัวอย่างเช่น สำหรับการกัดเหล็กเหนียว สูตรเชิงประจักษ์อาจเป็น (F = K\คูณ L\คูณ t) โดยที่ (K) คือสัมประสิทธิ์เชิงประจักษ์ที่ขึ้นอยู่กับวัสดุและกระบวนการปั๊มขึ้นรูป

ข้อควรพิจารณาในการคำนวณแรงเจาะ

1. ปัจจัยด้านความปลอดภัย
   สิ่งสำคัญคือต้องพิจารณาปัจจัยด้านความปลอดภัยเมื่อคำนวณแรงเจาะ เนื่องจากอาจมีความไม่แน่นอนในคุณสมบัติของวัสดุ กระบวนการปั๊ม และประสิทธิภาพของอุปกรณ์ โดยทั่วไปจะใช้ปัจจัยด้านความปลอดภัย 1.2 - 1.5 เพื่อให้แน่ใจว่าอุปกรณ์ปั๊มขึ้นรูปสามารถรองรับแรงเจาะจริงได้
2. ความจุของอุปกรณ์
   ควรเปรียบเทียบแรงเจาะที่คำนวณได้กับความจุของอุปกรณ์ปั๊ม หากแรงเจาะเกินความสามารถของอุปกรณ์ อาจทำให้อุปกรณ์เสียหายหรือคุณภาพการปั๊มไม่ดี ดังนั้นจึงจำเป็นต้องเลือกอุปกรณ์ปั๊มขึ้นรูปที่เหมาะสมตามแรงเจาะที่คำนวณได้
3. การเพิ่มประสิทธิภาพกระบวนการ
   ในบางกรณี แรงเจาะสามารถลดลงได้ด้วยการปรับกระบวนการให้เหมาะสม ตัวอย่างเช่น การใช้หมัดแบบขั้นบันไดหรือมุมเฉือนบนหมัดสามารถลดแรงเจาะได้ นอกจากนี้ การหล่อลื่นที่เหมาะสมยังสามารถลดแรงเสียดทานระหว่างพันช์กับวัสดุได้ จึงช่วยลดแรงในการเจาะได้

บริการของเราในฐานะผู้จำหน่ายชิ้นส่วนปั๊มขึ้นรูป

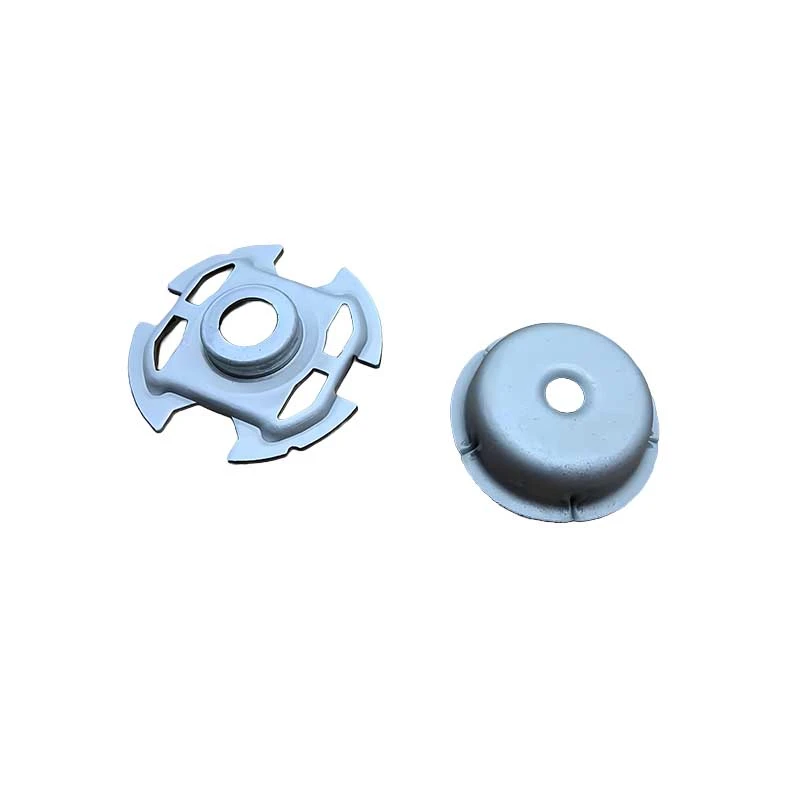

ในฐานะซัพพลายเออร์ชั้นนำด้านการขึ้นรูปชิ้นส่วนปั๊มขึ้นรูป เรามีประสบการณ์อย่างกว้างขวางในการคำนวณแรงเจาะและรับรองคุณภาพของชิ้นส่วนปั๊มขึ้นรูป เรามีชิ้นส่วนปั๊มขึ้นรูปที่หลากหลาย รวมถึงชิ้นส่วนโลหะสายพานลำเลียงและชิ้นส่วนปั๊มสแตนเลส. ทีมผู้เชี่ยวชาญของเราใช้วิธีการคำนวณและอุปกรณ์ขั้นสูงเพื่อให้แน่ใจว่าการคำนวณแรงเจาะแม่นยำและการผลิตปั๊มขึ้นรูปคุณภาพสูง

เราเข้าใจดีว่าความต้องการของลูกค้าแต่ละรายมีเอกลักษณ์เฉพาะตัว ดังนั้นเราจึงนำเสนอโซลูชั่นที่ปรับแต่งได้ตามความต้องการเฉพาะของคุณ ไม่ว่าคุณจะต้องการการผลิตจำนวนน้อยหรือการผลิตขนาดใหญ่ เราสามารถเสนอชิ้นส่วนและบริการปั๊มขึ้นรูปที่เหมาะสมที่สุดแก่คุณได้

หากคุณสนใจชิ้นส่วนปั๊มขึ้นรูปของเรา หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับการคำนวณแรงเจาะ โปรดติดต่อเราเพื่อขอการเจรจาจัดซื้อจัดจ้าง เรามุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการที่ดีที่สุดให้กับคุณ

อ้างอิง

• สมิธ เจ. (2018) คู่มือการตอกโลหะ นิวยอร์ก: ไวลีย์
• จอห์นสัน อาร์. (2020) เทคโนโลยีกระบวนการปั๊มขึ้นรูป ลอนดอน: เอลส์เวียร์.
